Deniz Turboşarjı Muhafaza Tipi T- AT14 Deniz Tahrikleri İçin Su Soğutmalı Rul Muhafazası

Deniz Turboşarjı Muhafaza Tipi T- AT14 Deniz Tahrikleri İçin Su Soğutmalı Rul Muhafazası

T- / T- AT14 serisi turboşarj tasarım özellikleri:

• T- / T- AT14 turboşarjlar, 500 kW sınıfı deniz motorları ile kullanım için yüksek basınç oranlı turboşarjlardır.
• T- AT14 turboşarjlı kompresör, maksimum 5.0 basınç oranına ulaşabilir.
• Dizel motorda uygulanan T- AT14 turboşarjlar ve çıkışı yakl.320-750 kW.
• T AT14, düşük kullanım ömrü maliyetiyle kolay bakımdır.
• T-AT14 turboşarj, ağır hizmet akaryakıt uygulaması altında bile yeterli güvenilirliğe ve dayanıklılığa sahiptir.

T- türleri şunları içerir:

Uygulamalar

Otomotiv, ağır kamyon, inşaat, deniz ve endüstriyel motor.

T- / T- AT14 turboşarj yapısı ve dış boyutları:

Yukarıdaki T-AT14 Turbocharger'ın kesit çizimi, T-AT14 turbocharger'ın sırasıyla eksenel ve radyal kuvvetleri mümkün kılan türbin ve kompresör ile baskı yatağı ve iki muylu yatağından oluştuğunu göstermektedir.Statik kesit görünümünden, T-AT14 turboşarj, bakır muhafazası, yatak muhafazası ve türbin muhafazasından oluşur.

İki muylu yatağı arasındaki mesafe yakl.60 mm;

Rotor uzunluğu yaklaşık 300 mm'dir;

Türbin girişinin çapı D140mm civarındadır;

Kompresör çıkışının çapı da yaklaşıkD140mm.

Turboşarj muhafazasının dahil edilmesi:

Turboşarj, türbin parçasını, yatak parçasını ve kompresör parçasını içerir, bu nedenle türbin muhafazası, yatak muhafazası ve kompresör muhafazaları, üstün motor perforsı sağlamak için turboşarjdaki tüm önemli parçaları güvenli bir şekilde örter ve korur.

Türbin muhafazası, yatak muhafazası ve kompresör muhafazası dökme demirden yapılmıştır.Bazı kasags, dökümü zorlaştıran su soğutmalıdır.Kendi bütünleşik LO beslemesine (LO'yu soğuk tutmak için) sahip bilyeli ve makaralı yataklı turboşarjlar için su soğutmalı muhafazalar gereklidir.Dıştan yağlanan kaymalı yataklara sahip modern turboşarjlar, soğutmasız kasalara sahiptir.Soğutma suyuna daha az ısı enerjisi atıldığından ve egzoz gazı kazanı için mevcut olduğundan, bu daha yüksek genel verimliliğe yol açar.

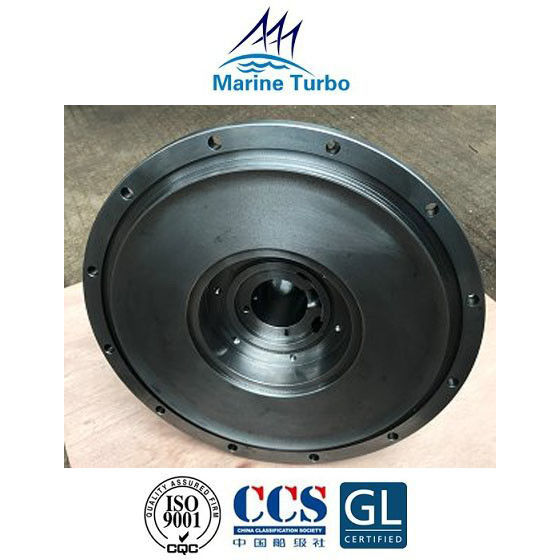

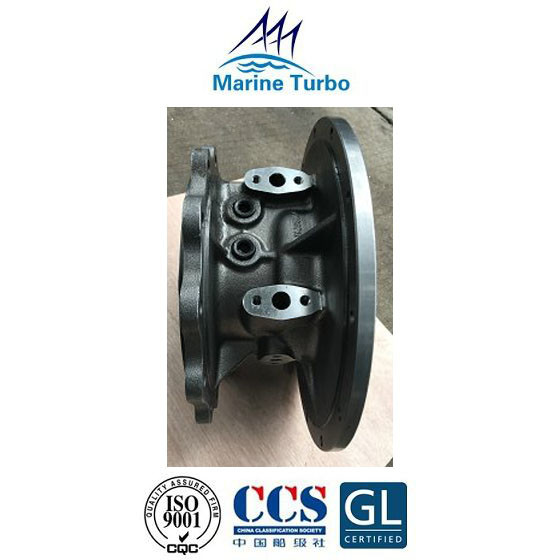

T-AT14 serisi deniz turboşarjı yatak muhafazası resimleri:
