Dizel, Gaz ve Ağır Fuel Oil Motorları için T- Supercharger / T- A145 Turbocharger Nozul Halkası

Dizel, Gaz ve Ağır Fuel Oil Motorları için T- Supercharger / T- A145 Turbocharger Nozul Halkası

T- / T- A100-M serisiturbo tasarım özellikleri:

T- A145 Turbo Nozul Halkası (kılavuz kanat olarak da adlandırılır),T- / T- A100-M serisiAşağıdaki gibi tasarım özelliklerine sahip deniz turboşarjı:

• Maksimumda yüksek turboşarj verimliliği.%65;
• Yüksek basınç oranları: T-A100-M, sürekli çalışmada 5,8'e kadar basınç oranları sağlama yeteneğine sahiptir;
• Motor gücü çıkışı, turboşarj başına 500 ila 5.200 kW arasında değişir;
• Daha düşük yakıt tüketimi;
• Daha düşük termal yükleme;
• Sınırsız dizel, gaz ve ağır fuel oil (HFO) operasyon yetenekleri.
• Deniz dizel motorları, sabit elektrik santrali vb. gibi tüm uygulamalar için optimum eşleştirme.
• T-A100 nesli turboşarjlar, yüksek güvenilirlik ve düşük bakım işlemlerinin yanı sıra uzun bakım aralıkları ve 24,00 saate varan revizyon aralıkları ile ilgili tüm talepleri karşılayabilir.
• T-A100 serisi turboşarjlar, bakım, onarım ve revizyon kolaylığı için özel olarak yaratılmıştır.
• Kompresör soğutma ve muhafaza tasarımı, yüksek güç, yüksek verimlilik ve düşük emisyonlu T-A100 turboşarjları garanti eder.
• T-A100 turboşarj kartuşu soğutma yöntemi: su soğutmalı ve yağ soğutmalı, lütfen aşağıdaki resimlere bakın:

Kartuş su soğutmalı T-A100-M serisi turboşarj:

Kartuş yağı soğutmalı T- A100 serisi turboşarj:

T- A100-M turboşarj tipi şunları içerir:

T- A145 Turboşarj Meme Halkası (turbo kılavuz kanat) işlevleri:

1. Turboşarj meme halkası, egzoz gazındaki enerjinin kinetik enerjiye dönüştürüldüğü yerdedir, bu nedenle meme halkasının aşırı yüksek sıcaklık ve yüksek basınca dayanması gerekir.
2. Turboşarj meme halkası genellikle, yüksek sıcaklıklara dayanacak ve korozyona dayanıklı olacak şekilde, sürünmeye dayanıklı bir krom nikel alaşımından, ısıya dayanıklı moly-chrome nikel çeliğinden veya nimonik bir alaşımdan üretilir.
3. Ayrıca, işlevi egzoz gazını kinetik enerjiye dönüştürmek olduğundan, nozül halkasının hassas bir şekilde işlenmesi oldukça talep edilmektedir.

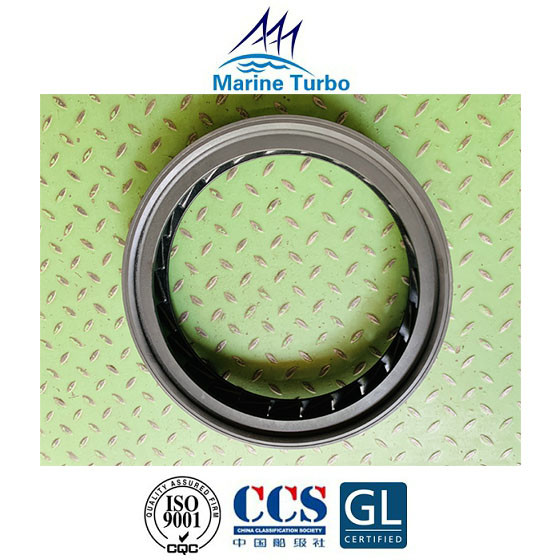

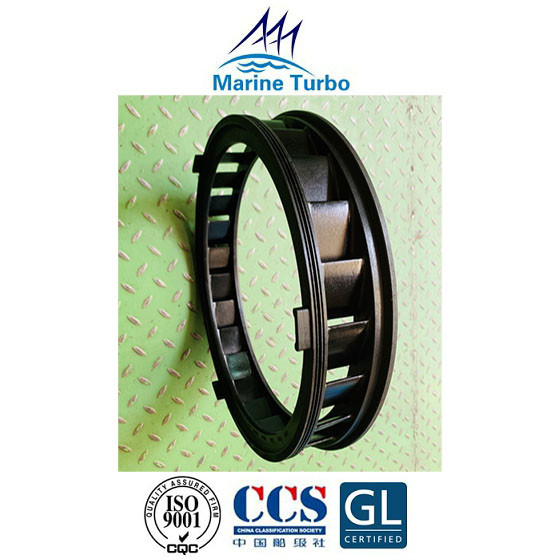

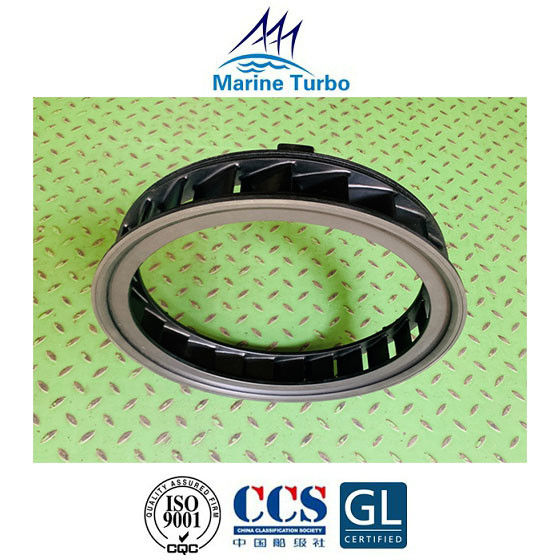

T- A145 Turbo Nozul Halkası (turbo kılavuz kanat) resimleri:
