T- TPL77 Dizel ve gaz motorları için turbo şarj nozel halkası Turbo tamir parçaları

T- TPL77 Dizel ve gaz motorları için turbo şarj nozel halkası Turbo tamir parçaları

T- TPL-A serisi turboşarj cihazlarının tasarım özellikleri:

T- TPL77 turbo şarj cihazının nozel halkası,Aşağıdaki tasarım özelliklerine sahip T- TPL-A serisi turboşarj cihazı:

• T- TPL-A serisi turboşarj cihazı, 2.500kW'dan 12.500kW'ya kadar bir güç aralığı ile büyük orta hızlı dizel ve gaz motorları içindir.

• Turbin: T- TPL-A turboşarj cihazı yüksek verimlilik ve yüksek hacimli akış hızları için eksenel bir türbindir.

• Kompresör: T- TPL-A kompresörleri, farklı motor uygulamalarına optimize edilmiş uyum sağlayan yüksek hacimli akış hızlarını sağlar.geriye doğru süpürülen bıçakları olan bölücü bıçaklı alüminyum alaşım tekerlekler yüksek verimlilikleri ve geniş kompresör haritalarını sağlarBasınç oranı farklı tasarımlara göre 4,2 ile 5,0 arasında değişir.

• rul: T- TPL-A rul bileşeni doğrudan motor yağlama sistemi tarafından yağlanır, düz rullar tamir edilmeden önce 36.000 saate kadar çalışabilir.

• Kapak: T- TPL-A kapakları, 4 zalı motorlar için optimize edilmiştir, entegre atık kapı flensleri, sıcaklık ve basınç ölçüm bağlantıları içerir.Her yönlü yalıtım, turboşarjör gürültü seviyesini ve kabuk yüzey sıcaklığını en aza indirir..

• Dizel deniz motorlarında ve gaz motorlarında yaygın olarak kullanılır.

T- TPL-A Serisi şunları içerir:

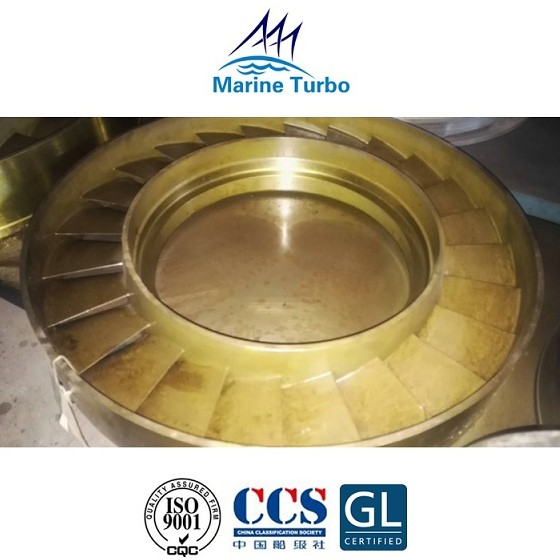

T- TPL77 turboşarjör nozel halka açıklaması:

Türbin, gaz giriş kafesinden giren motor egzoz gazı tarafından çalıştırılır. Gaz, gazın basınç enerjisinin kinetik enerjiye dönüştürüldüğü bir nozel halka aracılığıyla genişler.Bu yüksek hızlı gaz, türbin tekerleğini harekete geçirdiği türbin kanatlarına yönlendirilir., ve böylece yüksek hızlarda kompresör (10 -15000 rpm).

• Fırın yüzüğünün aşırı yüksek sıcaklığa ve yüksek basınca dayanabilmesi gerekiyor, bu yüzden malzeme seçimi için çok önemlidir.
• Turboşarjör nozel yüzüğü genellikle sürünmeye dayanıklı bir krom nikel alaşımından yapılır.Sıcaklığa dayanıklı moly-krom nikel çelik veya yüksek sıcaklıklara dayanacak ve korozyona dayanıklı bir nimonik alaşım.
• Dahası, egzoz gazını kinetik enerjiye dönüştürme fonksiyonu nedeniyle, nozel halkalarının hassas işlenmesi yüksek talep görmektedir.
